Palns / Croquis - Méthode Assemblage Carrez

Module Plans/Croquis - Assemblage Carrez

Sommaire

• I. Onglet « Formes »
• II. Onglet « Assemblage »
• III. Onglet « Outils »
  • III.A Sous-onglet « Outils »
  • III.B Sous-onglet « Longueurs »
  • III.C Sous-onglet « Formes »

Attention : Cette méthodologie n'est pas optimale du fait qu'il s'agit d'une reconstruction en 2 temps (mesurage puis assemblage).

Des défauts visuels peuvent apparaitre du fait des arrondis utilisés lors du redimensionnement à l'échelle.

Nous préconisons la méthodologie de génération d'un plan côté si vous souhaitez obtenir la carrez et le plan simultanément.

   I. Onglet « Formes »

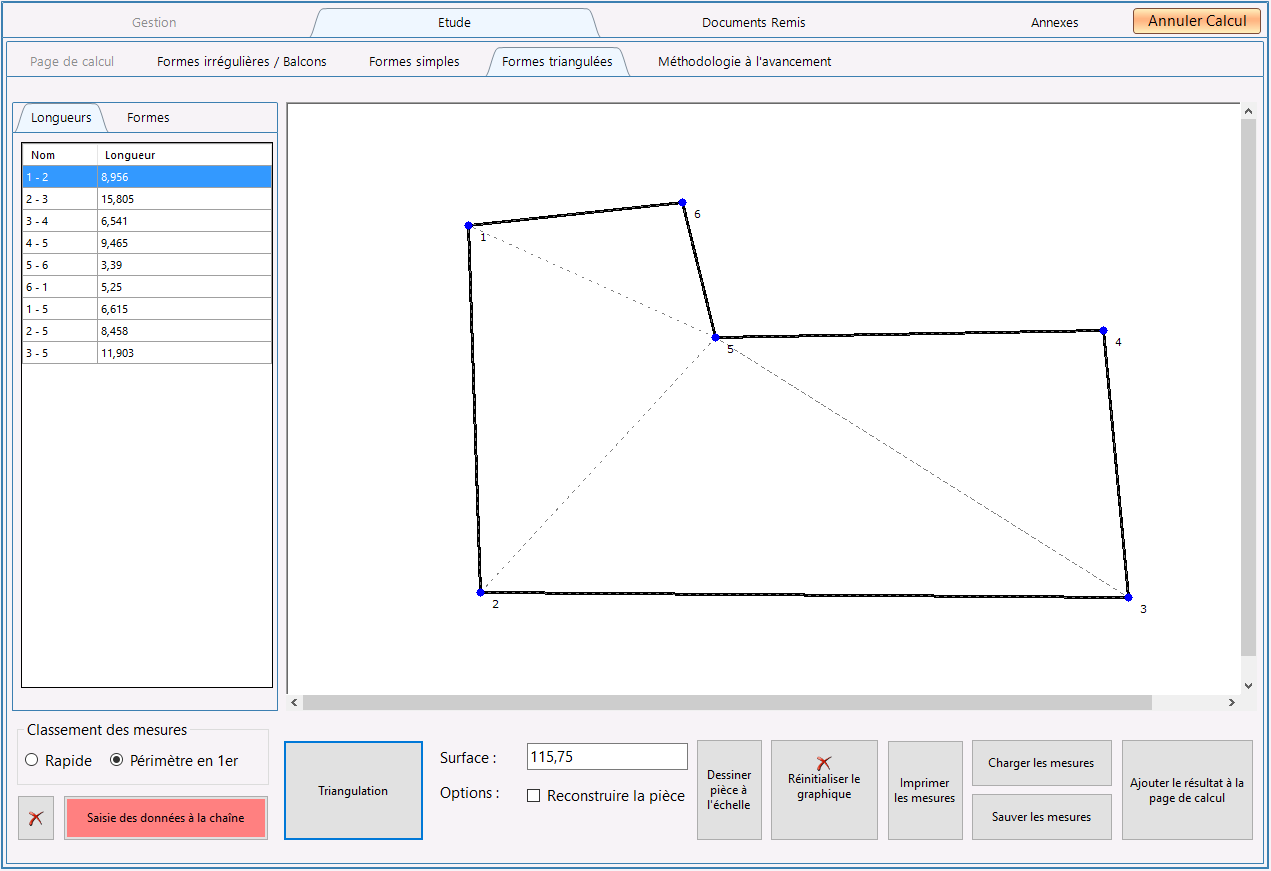

Cette interface vous permet d'importer, dans votre croquis / plan, les pièces que vous auriez triangulées préalablement dans le module CARREZ ensuite de faire des assemblages (manuels et assistés) afin de construire plus rapidement votre bien.


-->> Voir l'article Wikiliciel « Module Carrez » pour construire de vos pièces dans le module Carrez en utilisant la méthodologie à l’avancement.

Le bouton :

vous permet d'accéder aux trois onglets « Formes », « Assemblage » et « Outils ».

L'onglet « Formes » affiche la liste des pièces triangulées, il vous permet également de mesurer les pièces, de les faire pivoter dans le sens que vous souhaitez et de supprimer certains points au besoin.

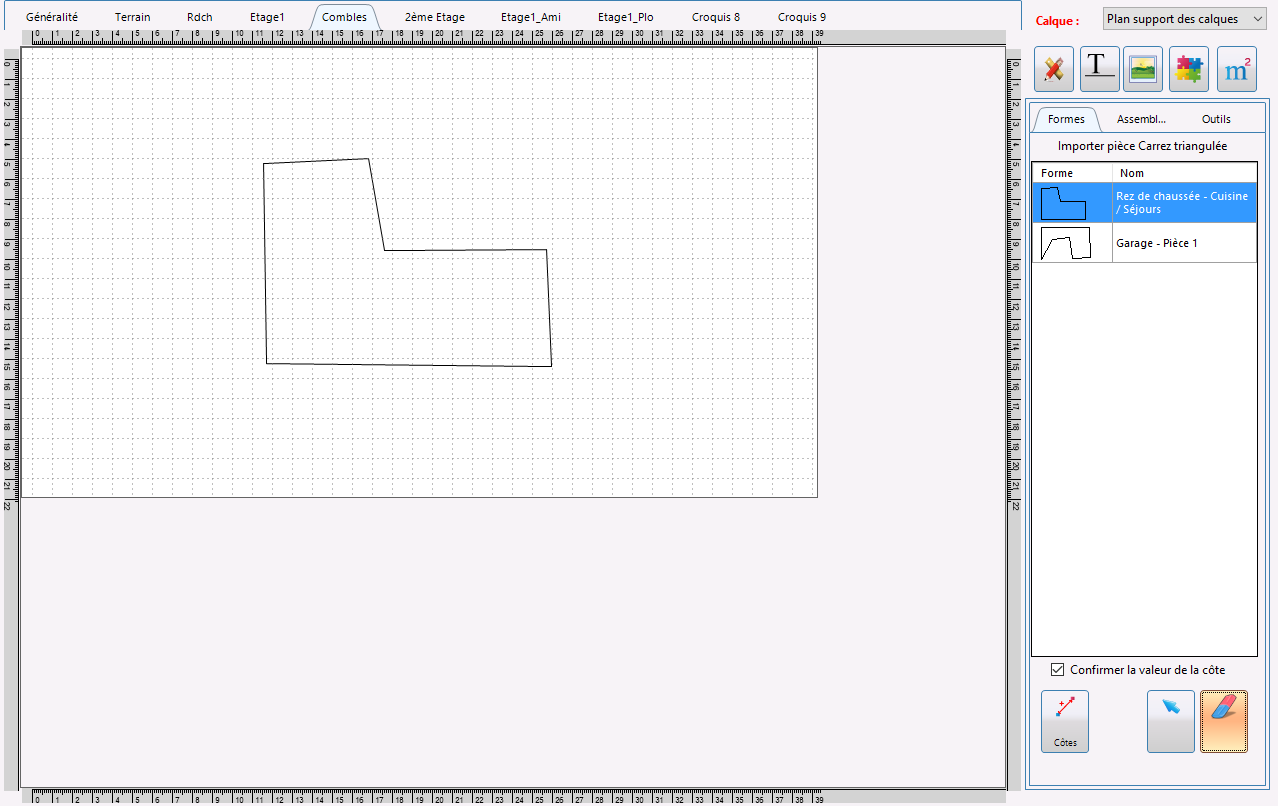

Pour ajouter votre pièce triangulée dans le champ de travail, veuillez suivre les étapes ci-dessous :

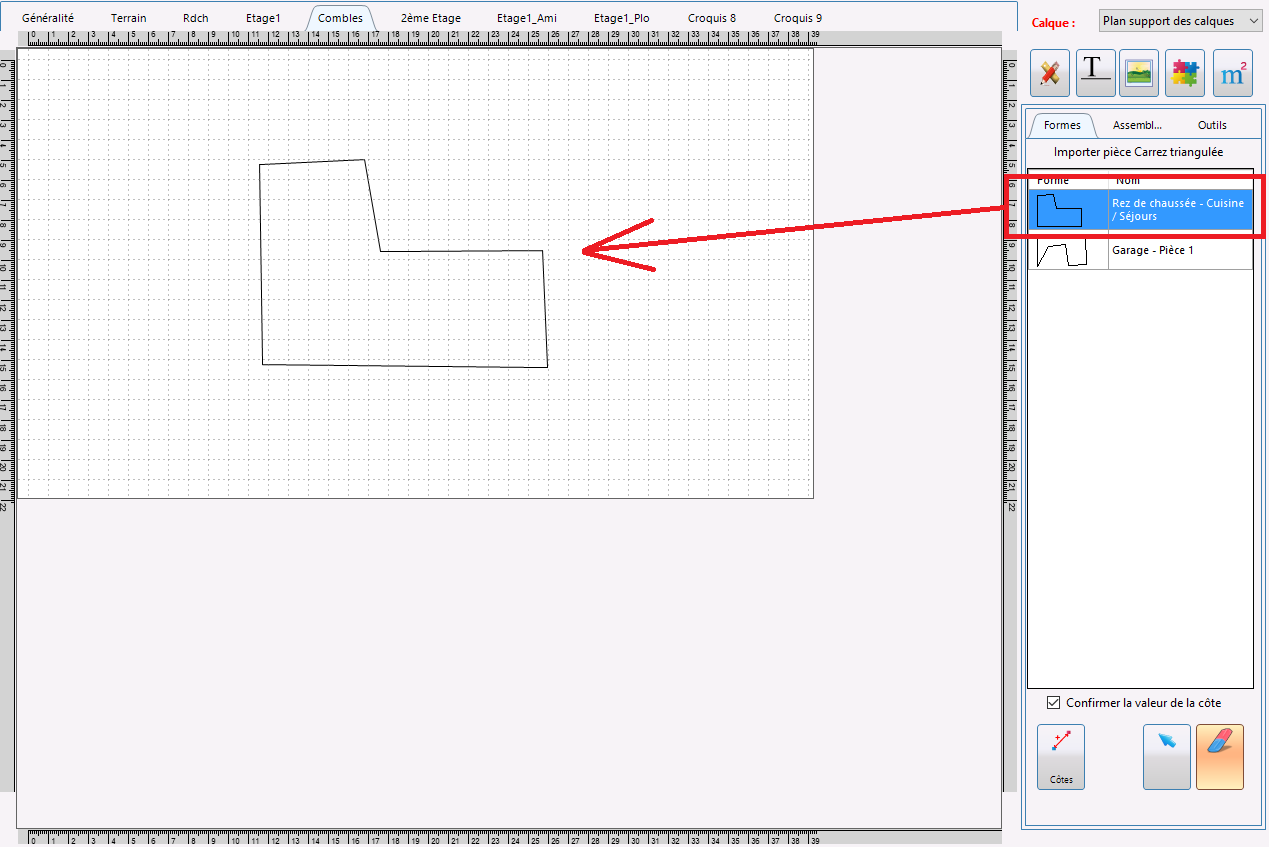

1) Sélectionnez la pièce triangulée que vous souhaitez ajouter dans la section « Importer pièce Carrez triangulée ».

2) Cliquez sur la zone de dessin pour l'insérer.


Veuillez cocher cette case

afin de préciser la dimension des cotes. Pour cela, veuillez suivre les étapes suivantes :

1- Veuillez cliquer sur le bouton 2 - Marquez la distance entre deux points que vous devez mesurer. 3 - Une fenêtre de redimensionnement apparaîtra dans le but de spécifier la valeur de la cote. Vous pouvez insérer la valeur manuellement ou utiliser la calculette située à gauche. La valeur renseignée sera insérée dans la partie que vous avez sélectionnée.

Le bouton :

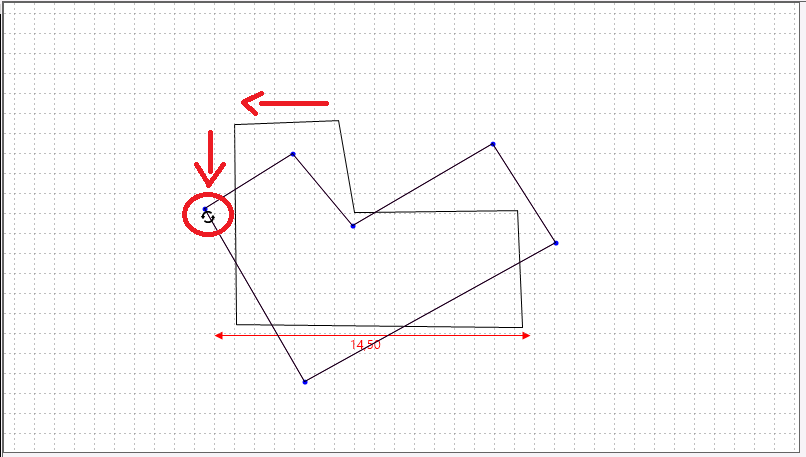

vous permet de faire la rotation de la pièce triangulée. Veuillez suivre les étapes ci-dessous :

1) Veuillez d'abord sélectionner le point à pivoter.

2) Gardez votre droit sur la souris.

3) Bouger la pièce dans le sens souhaité.

Le bouton :

vous permet de supprimer un ou des points de votre plan.

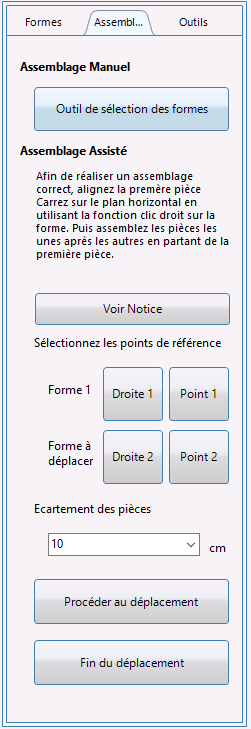

     II. Onglet « Assemblage »

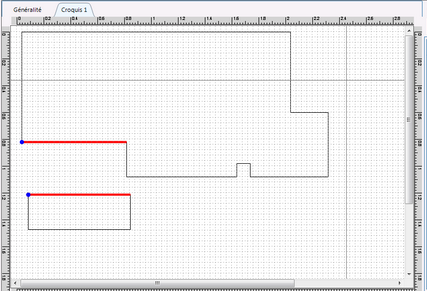

Pour placer plus précisément une pièce par rapport à une autre, vous pouvez utiliser l’outil d’assemblage automatique.

Pour un assemblage manuel, veuillez cliquer sur le bouton :   Afin de réaliser un assemblage de façon correcte, nous vous conseillons d’aligner horizontalement la première pièce Carrez en utilisant la fonction clic droit sur la forme. Puis, assemblez les pièces les unes après les autres en partant de la première pièce. Le bouton « Voir Notice » vous dirige vers l'article « Plan - Assemblage Carrez » afin de vous aider dans votre travail. Pour sélectionner les points de référence, veuillez suivre les étapes ci-dessous :   1) Cliquez sur le bouton « Droite 1 », puis sélectionnez un pan de mur de la forme principale (celle qui ne sera pas déplacée). Ce pan de mur sélectionné sera pris comme référence pour positionner le deuxième pan de mur parallèlement. 2) Sélectionnez le deuxième pan de mur en cliquant sur le bouton « Droite 2 » (celui de la pièce qui sera déplacée de manière à rendre les 2 murs parallèles). 3) Sélectionnez un point de référence de la forme 1 en cliquant sur le bouton « Point 1 » (ce point servira de référence pour rapprocher les formes l’une de l’autre au plus juste et écartées de « 10 cm »). 4) Sélectionnez le deuxième point de référence en cliquant sur le bouton « Point 2 » (celui de la pièce qui sera déplacée de manière à rapprocher les points).

5) Modifiez éventuellement l’écartement des deux pièces et cliquez sur le bouton « Procéder au déplacement ».

Une fois déplacées, les pièces seront hachurées en vert pour faciliter le repérage des pièces assemblées et celles qui ne le sont pas. Puis, cliquer sur le bouton « Fin de déplacement »


6) En activant le mode Plan et « Afficher les cotes » voici le rendu :

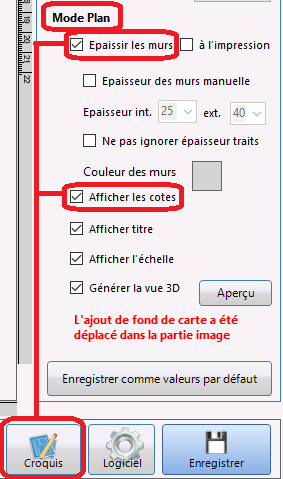

Pour activer ces informations, cliquer sur le bouton :

, ensuite cochez les cases « Épaissir les murs » et « Afficher les cotes » dans la section « Mode Plan ».

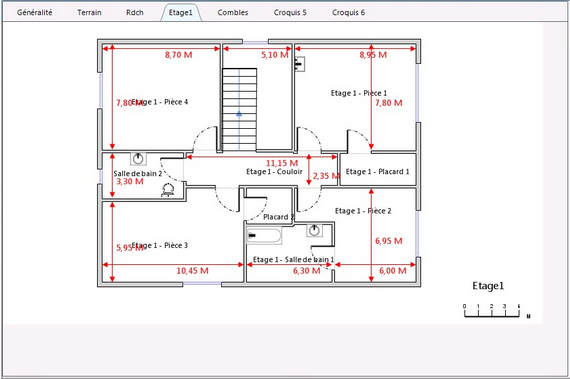

Voici un rendu avec cotes et schéma de l'équipement.

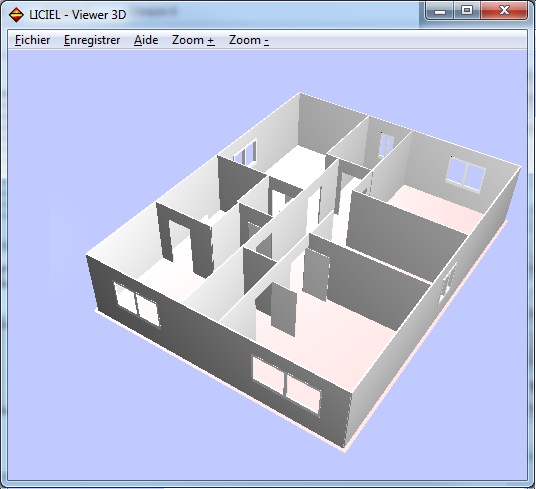

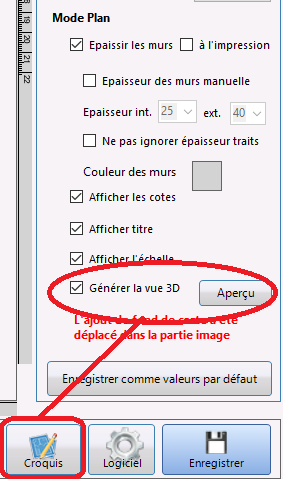

Voici un exemple de rendu 3D disponible à travers le bouton « Croquis », puis cocher la case « Générer la vue 3D » et cliquer sur le bouton « Aperçu ».


     III. Onglet « Outils »

Cette interface vous permet de mesurer de nouvelles pièces, dans votre plan/croquis, afin de construire plus rapidement votre bien. Le champ à gauche permet de placer des points par simple clic.

        III._A Sous-onglet « Outils »

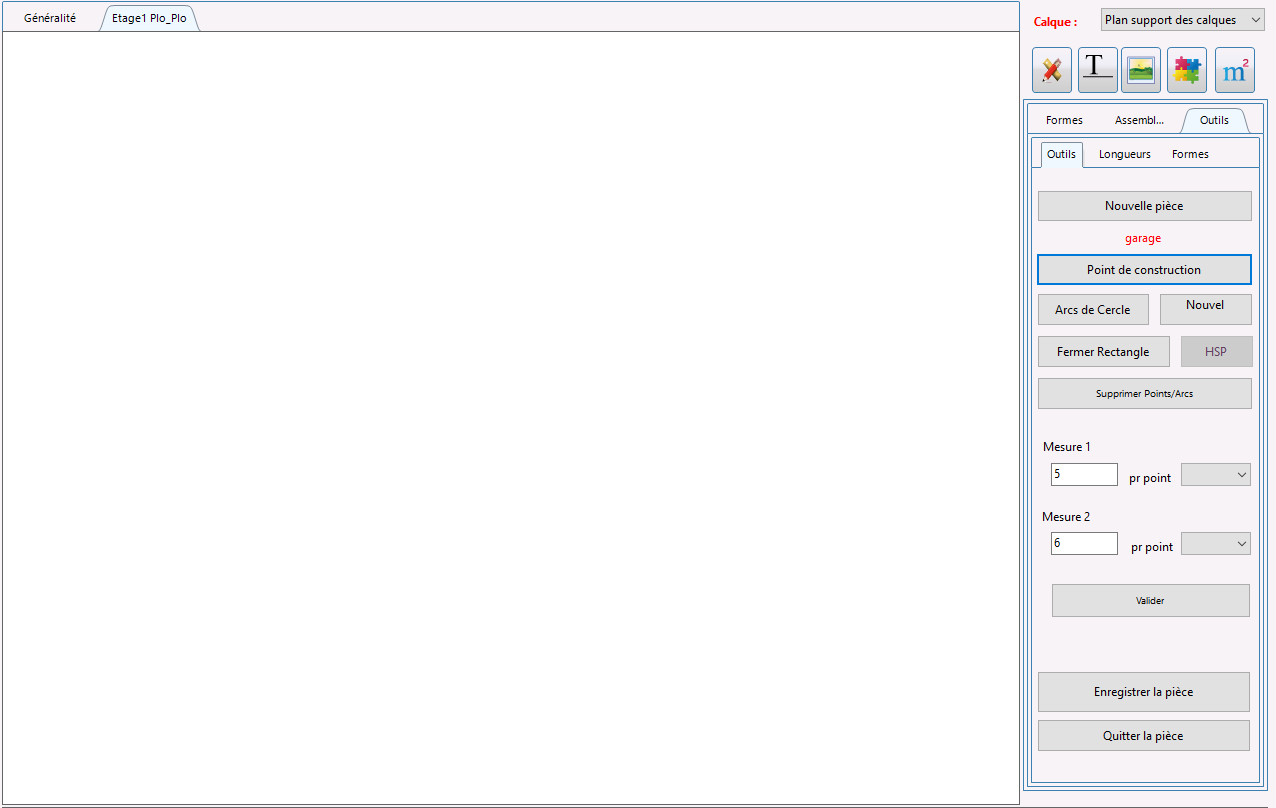

Pour mesurer une pièce, veuillez cliquer sur le bouton « Nouvelle pièce », vous accédez à la fenêtre ci-dessous vous proposant de renseigner les informations concernant la pièce à mesurer.

Le nom de la pièce sera affiché en dessous du bouton « Nouvelle pièce » comme indiquer ci-dessous :

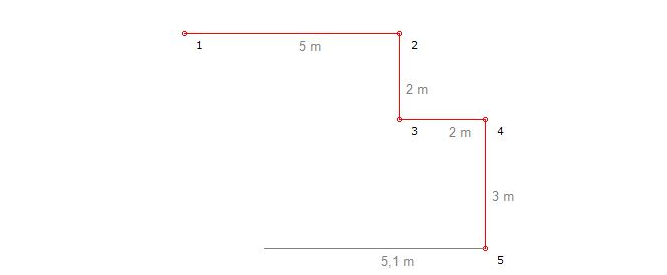

1– Cliquer dans le champ situé à gauche pour placer le point d’origine.


2- Cliquer dans le champ situé à gauche pour faire apparaître une boite de dialogue permettant d’insérer la longueur du premier pan.

Continuer de cette manière pour tous les pans que vous pouvez mesurer.

Le menu déroulant « Prise par rapport au point » permet de sélectionner le point de référence de la mesure.

Le champ « Mesure 2 » permet d’indiquer la mesure 2.

Le bouton « Valider » permet de confirmer les mesures renseignées.

     Créer une mesure par rapport à un point de construction

Le bouton « Point de construction » permet d'indiquer un point de construction dans la pièce qui pourrait être utilisé comme élément de repérage au cas où un objet encombrant ne permet pas un mesurage directe. En cliquant sur le bouton « Point de construction », la couleur devient jaune et vous donne l'option de sélectionner votre point de référence par rapport à la forme tracée.

Lorsque vous calculez la longueur d’un mur par rapport à un ou plusieurs points de construction, il vous faut indiquer les mesures entre le ou les points de construction et votre mur. Ainsi lors du calcul, le logiciel vous proposera plusieurs solutions de disposition du point de votre mur. Il ne vous restera plus qu’à sélectionner la bonne solution.

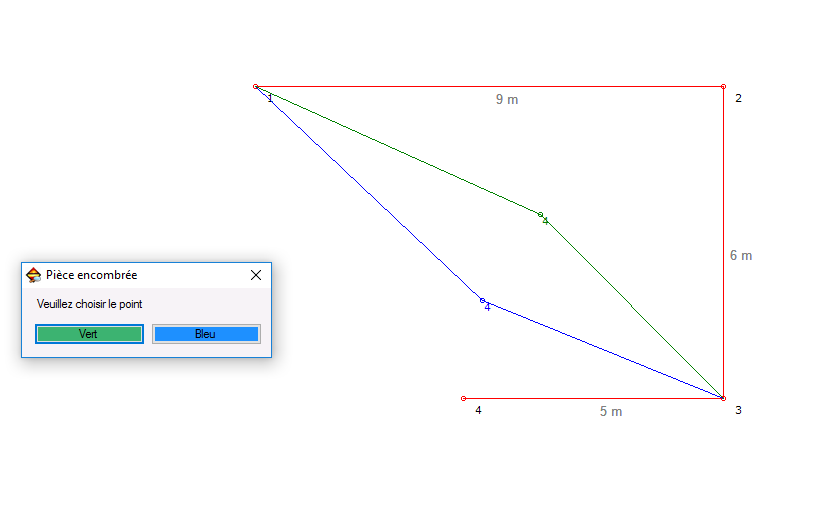

1. Indiquer la longueur de la mesure « 1 ».   2. Indiquer le point de référence pour la mesure « 1 ».   3. Indiquer la longueur de la mesure « 2 ».   4. Indiquer le point de référence pour la mesure « 2 ».   5. Le schéma en dessous vous indique deux possibilités de point par rapport aux mesures renseignées.   Cliquez OUI pour conserver le tracé vert. Cliquer NON pour conserver le tracé bleu.

Créer un arc de cercle par rapport à un point de construction

Le bouton « Arcs de cercle » permet de sélectionner les 3 points consécutifs de l'arc dans le sens des aiguilles d'une montre à partir des menus déroulants « Point 1, 2 et 3 ».

Le bouton « Enregistrer la pièce » vous permet de sauvegarder la pièce que vous avez mesurée.

Le bouton « Quitter la pièce » vous permet de quitter la pièce que vous avez mesurée sans la sauvegarder.

       III._B Sous-onglet « Longueurs »

Le sous-onglet « Longueurs » affiche le nom des segments ainsi que leurs longueurs.

      III._C Sous-onglet « Formes »

Le sous-onglet « Formes » affiche la surface des formes tracées ainsi que la valeur de l'opération. Vous pouvez préciser si la valeur est positive ou négative en cliquant dans la case « Op » de la ligne sélectionnée.

À noter qu'on ne met jamais la première ligne en négatif. La négation est valable pour les formes qui suivent, par exemple si vous avez ajouté des poteaux à l'intérieur de la forme initiale.
